サイドマウントヘッドライトKIT　RH975/ナイトスター
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

サイドマウントヘッドライトKIT　RH975/ナイトスター
品番： GW-6051

アッパーフォークカバーKIT　RH975/ナイトスター
品番： GW-6052
※使用する工具や一般的な配線処理などに関しての説明は省いております
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい






はじめに

取り付け作業にはトップブリッジの脱着が必要となります
ジャッキアップし車体を固定してください




取り付け

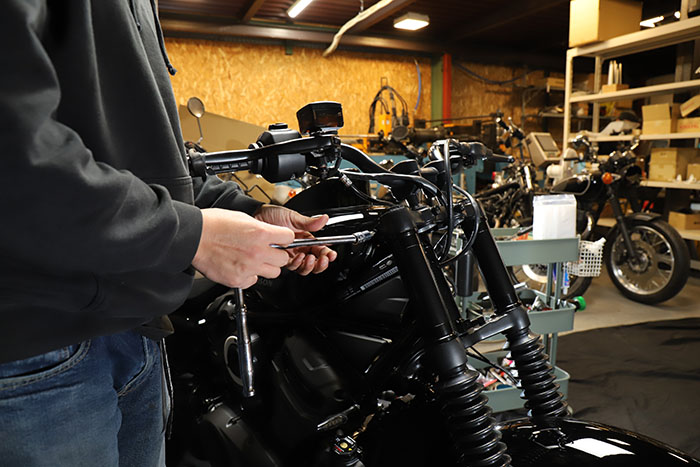

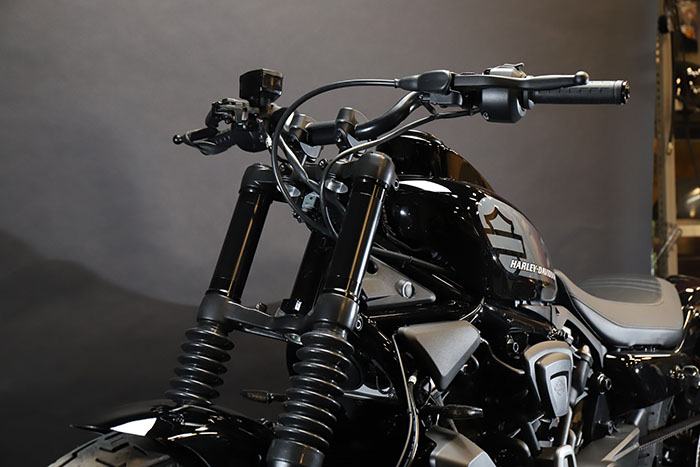

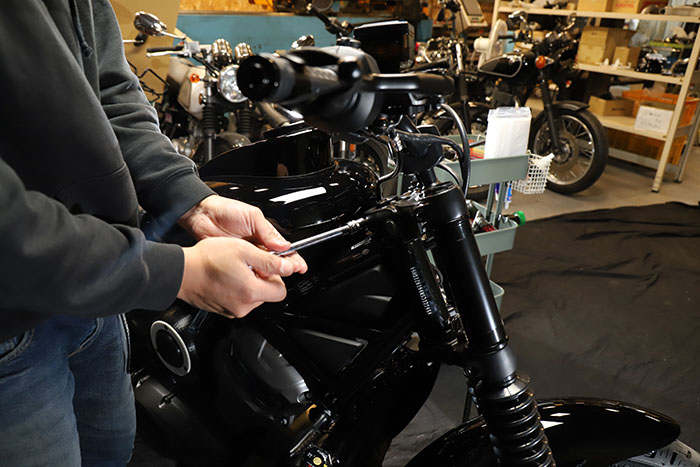

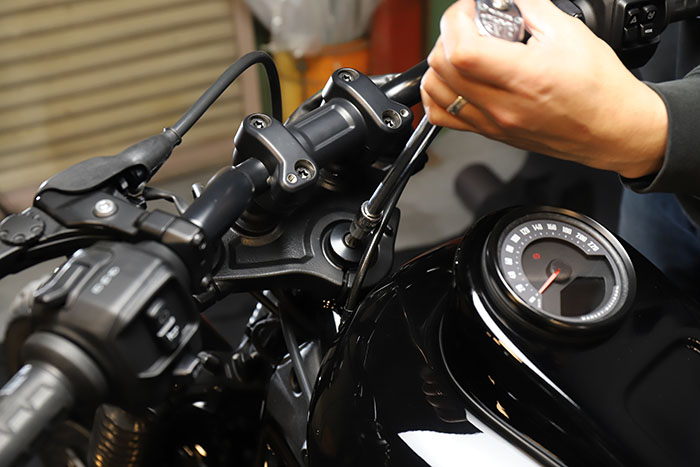

カウル、ヘッドライトを取り外し、トップブリッジ各ボルトを緩める

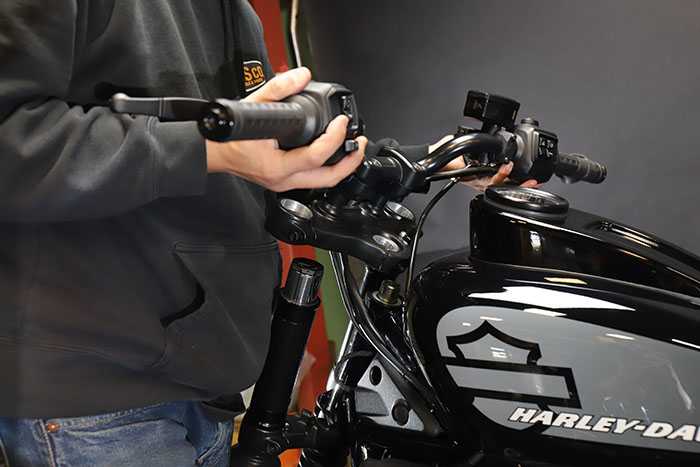

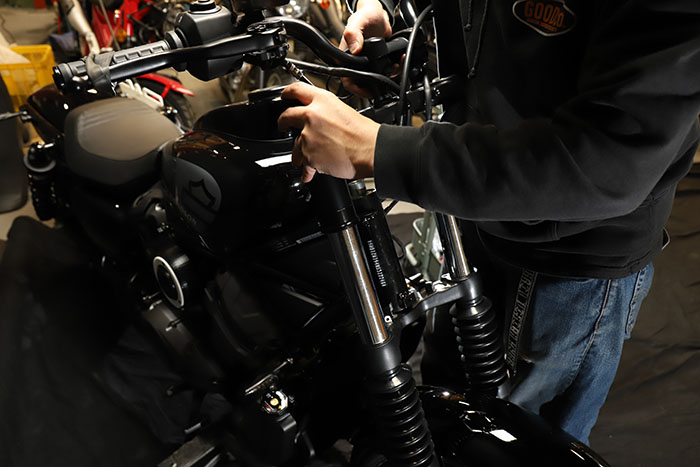

トップブリッジを取り外す。（タンク等に傷がつかないようにご注意ください）

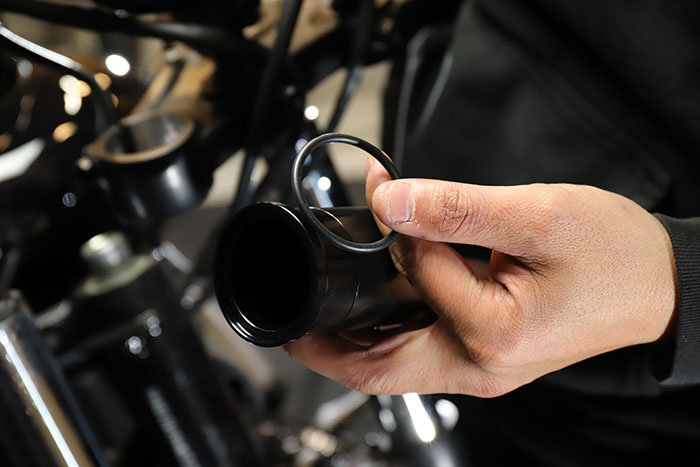

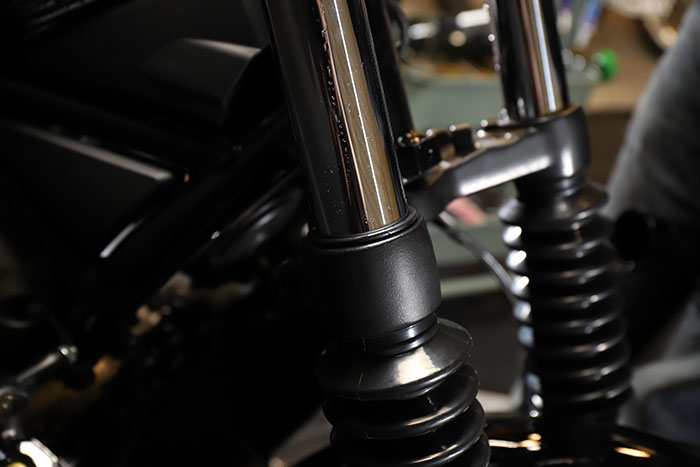

Oリングをセットし、フォークカバーを取り付ける









※ヘッドライトステー付きの場合は、フォークカバーの向きにご注意ください。
ステーの曲げが内側に向くように取り付けてください。

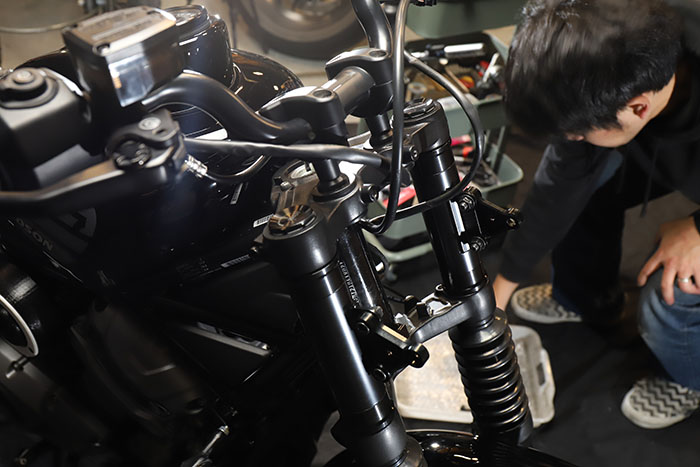

三角形のライトステーは外側からボルトで固定します。

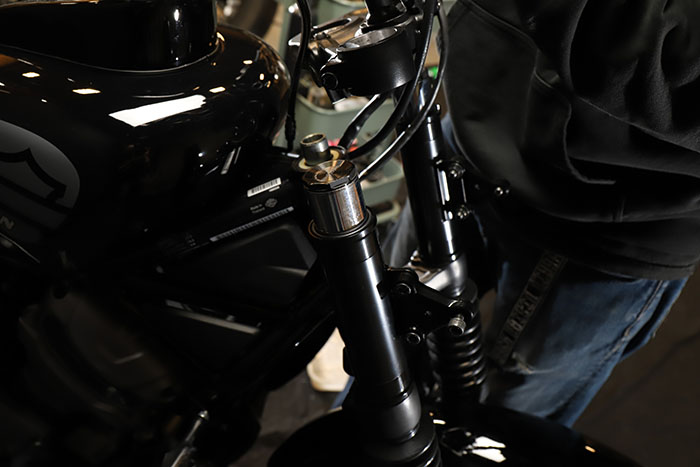

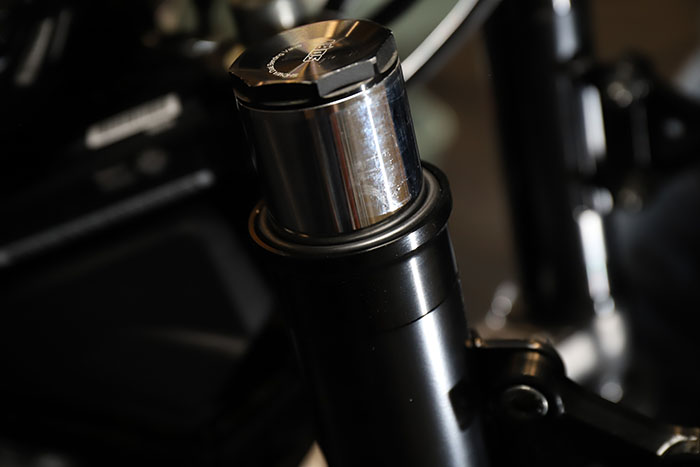

フォークカバー上側にもOリングをセットする

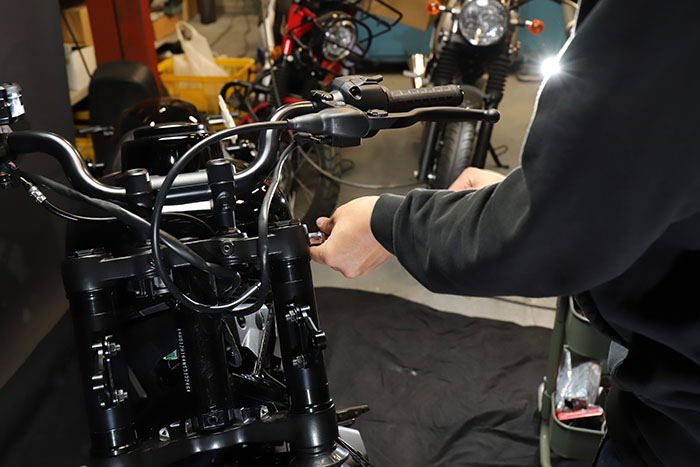

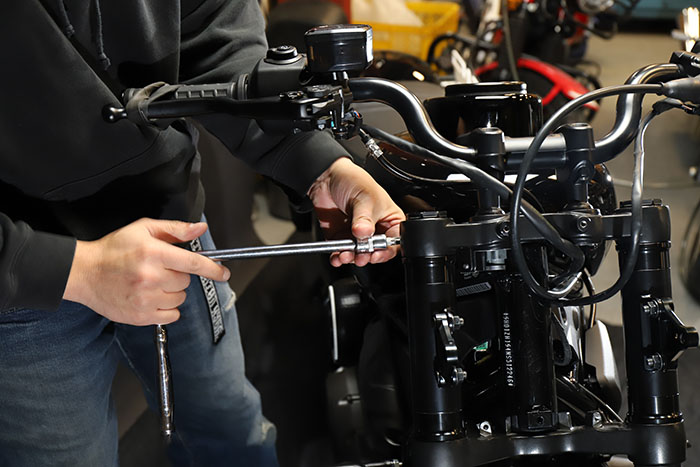

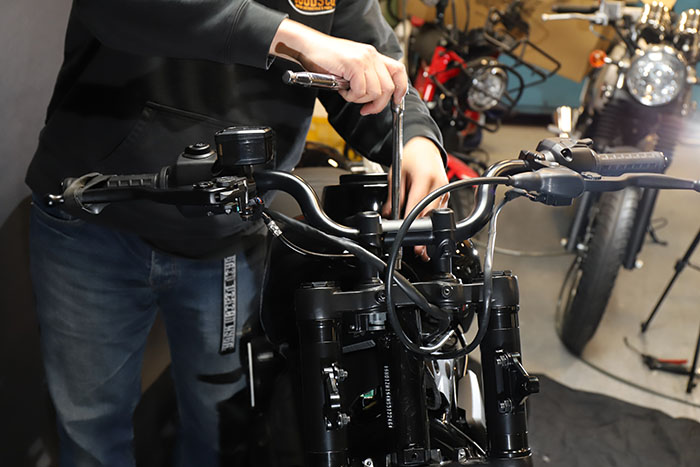

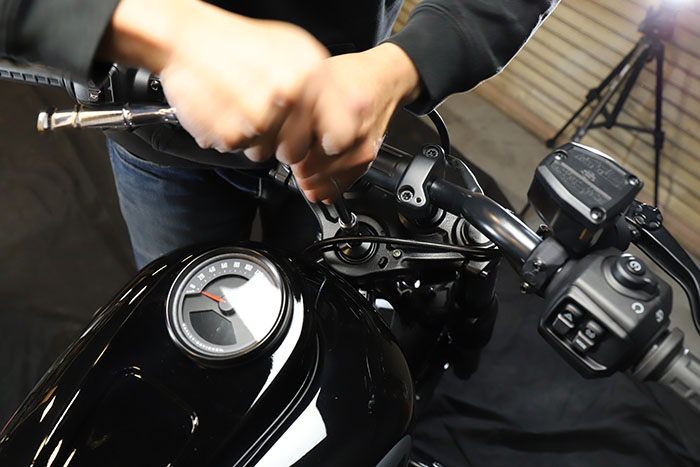

トップブリッジをセットし、各ボルトを固定する















アッパーフォークカバーKIT　RH975/ナイトスター　品番： GW-6052に関してはここまでで取り付け作業が完了となります





サイドマウントヘッドライトKIT　RH975/ナイトスター

以下、サイドマウントヘッドライトキットの取り付け手順となります

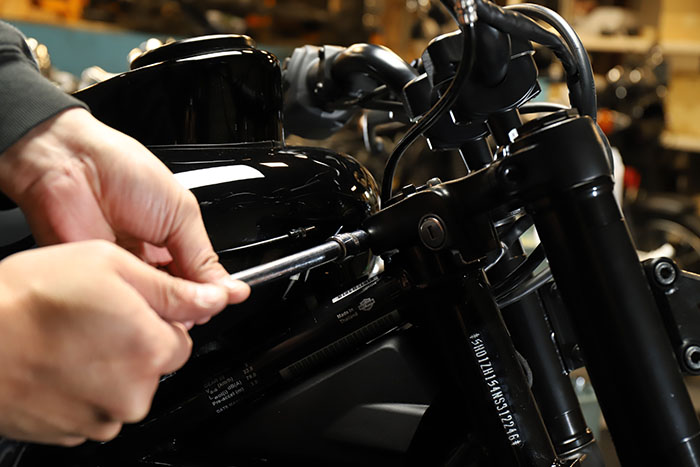

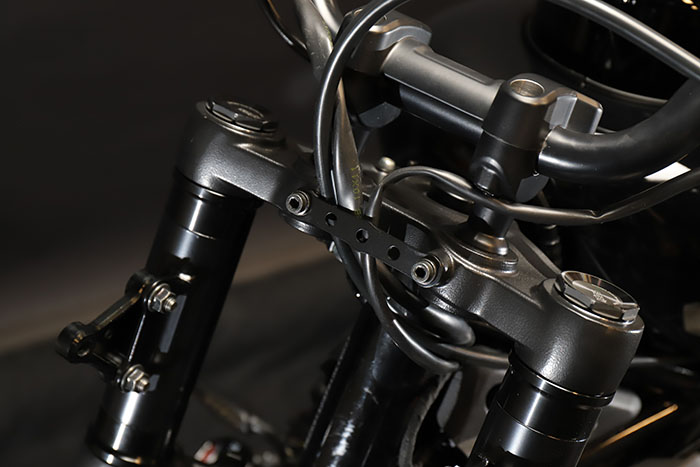

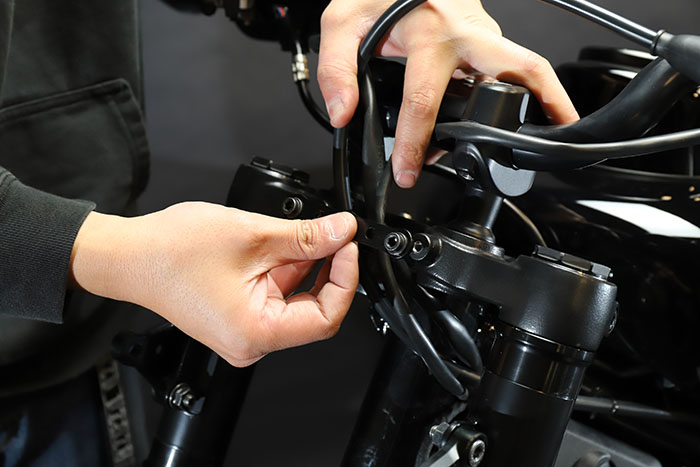

ワイヤー、ハーネスを収めるステーを取り付ける

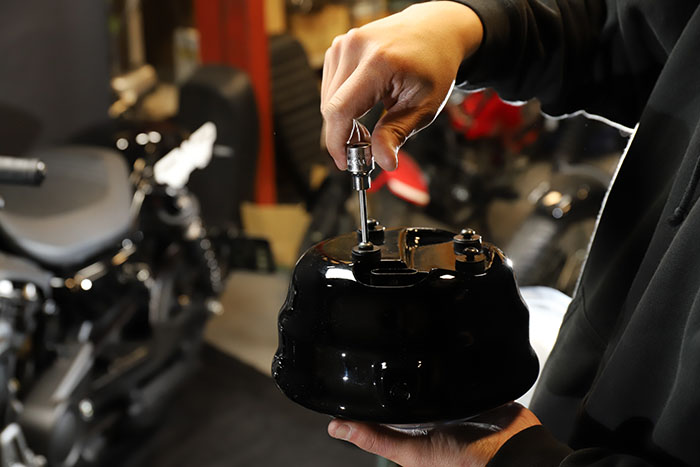

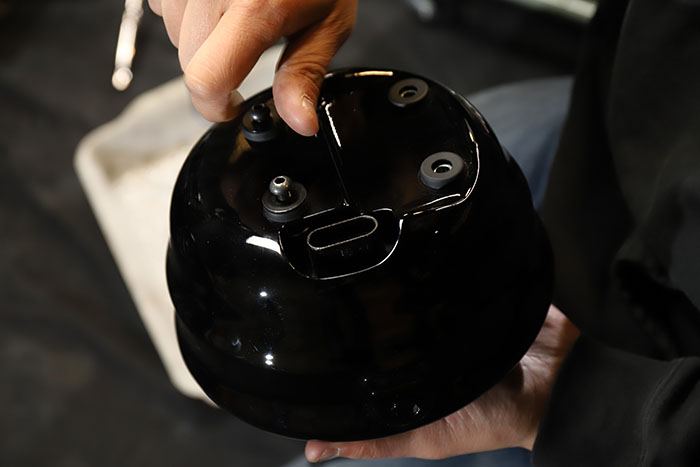

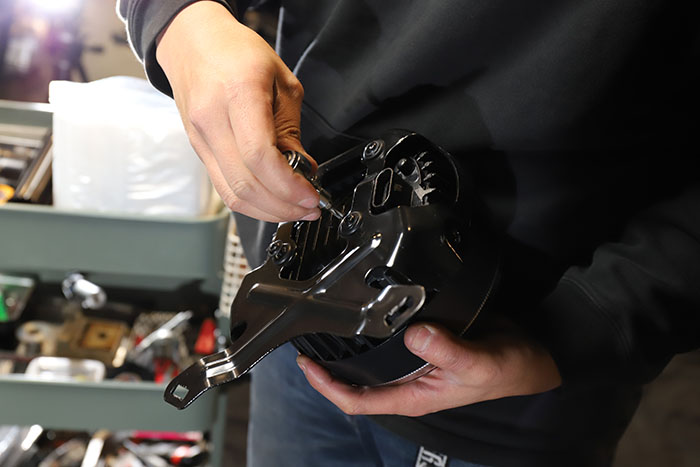

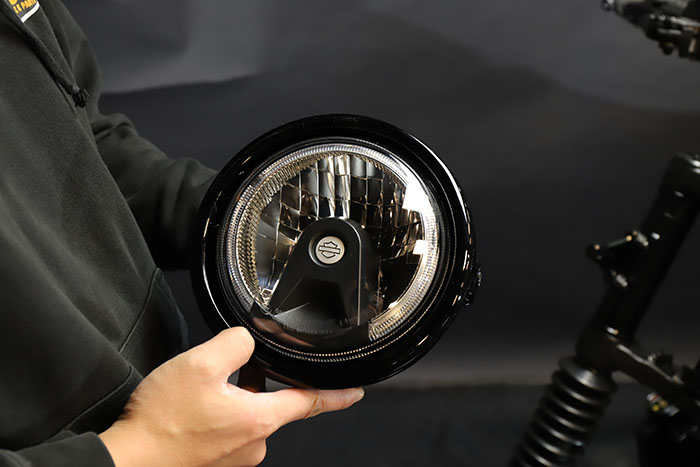

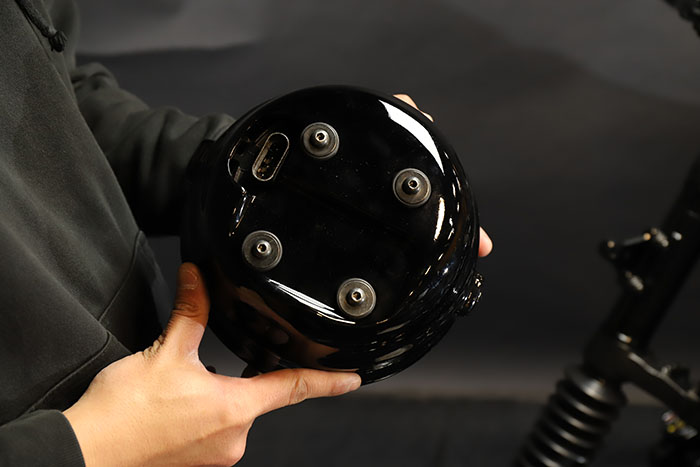

純正ヘッドライトをライトケースにセットする

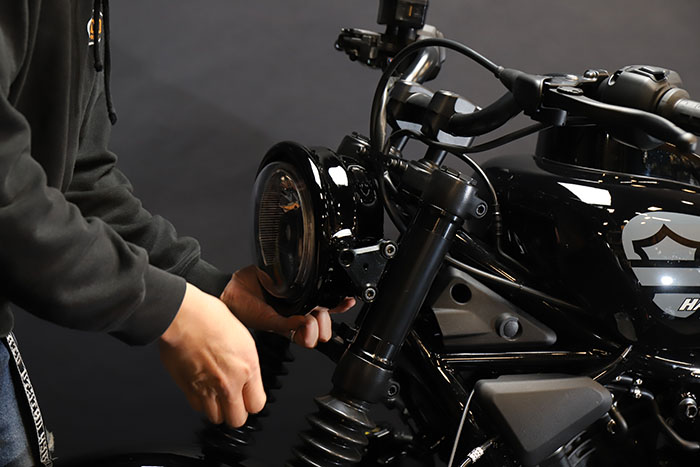

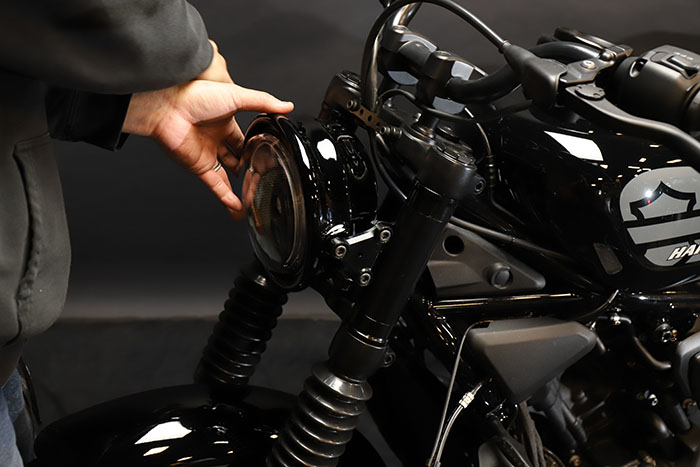

ライトブラケットを取り付けたフォークカバーにヘッドライトケースを固定する

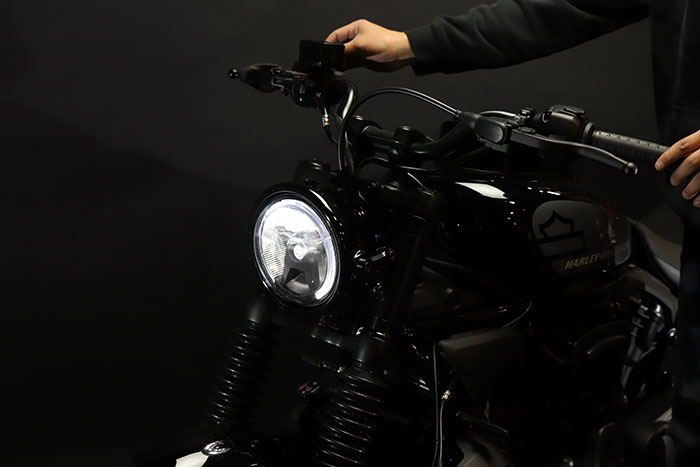

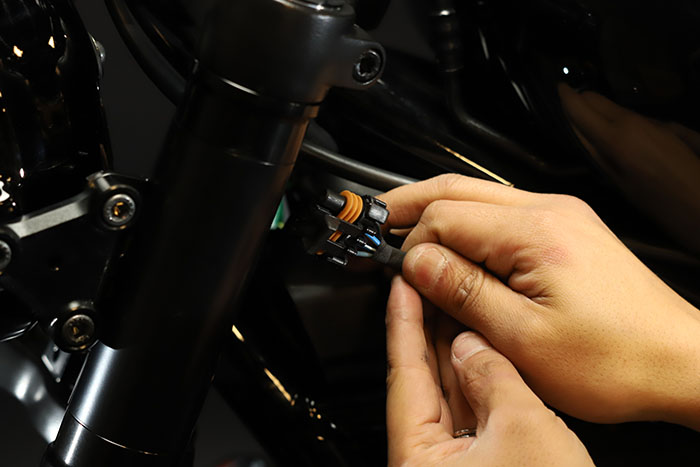

ヘッドライトのカプラーを接続し点灯確認する










※取付には必要に応じて、ねじロックを剤をご使用ください
※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
