アッパーエレクトリックブラケット　APtrikes125
取り付け手順


当ページでは下記商品の装着手順をご紹介致します。

アッパーエレクトリックブラケット　APtrikes125
品番： G6-00252

※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい

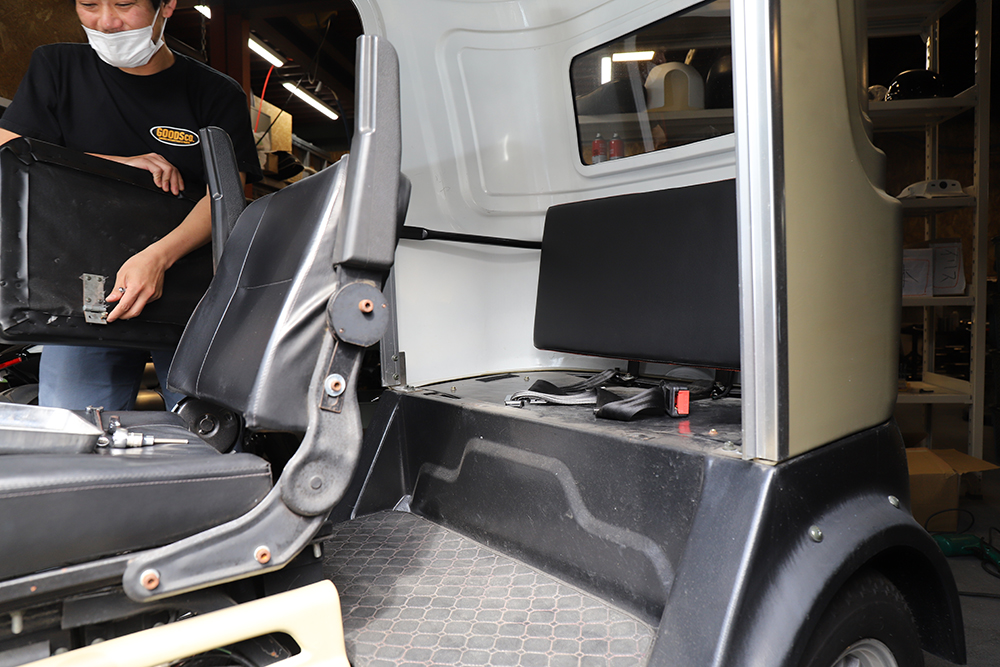

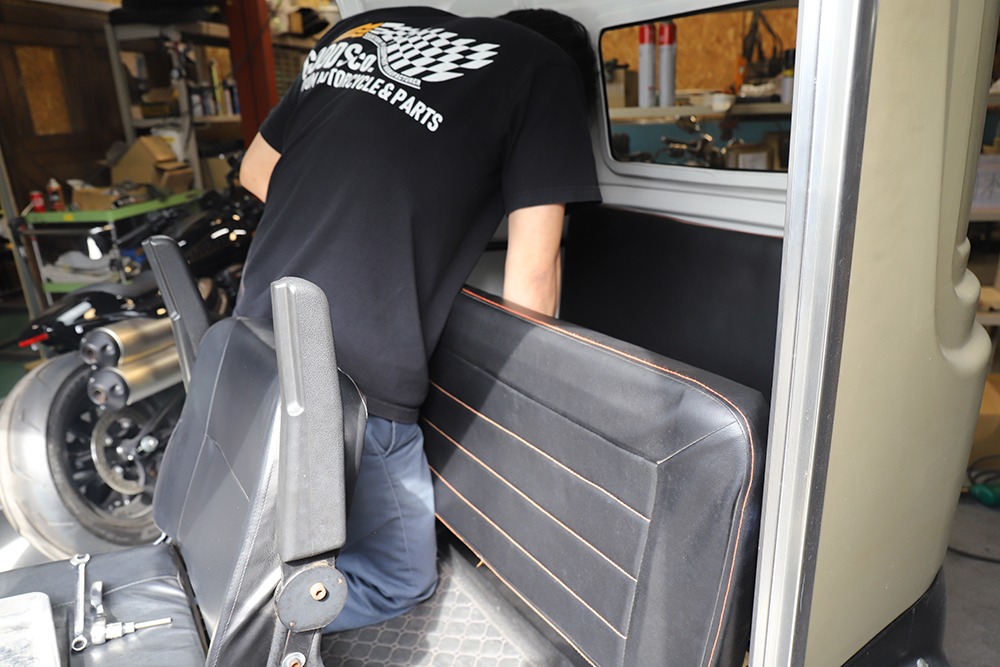

後部座席のシートを取り外す

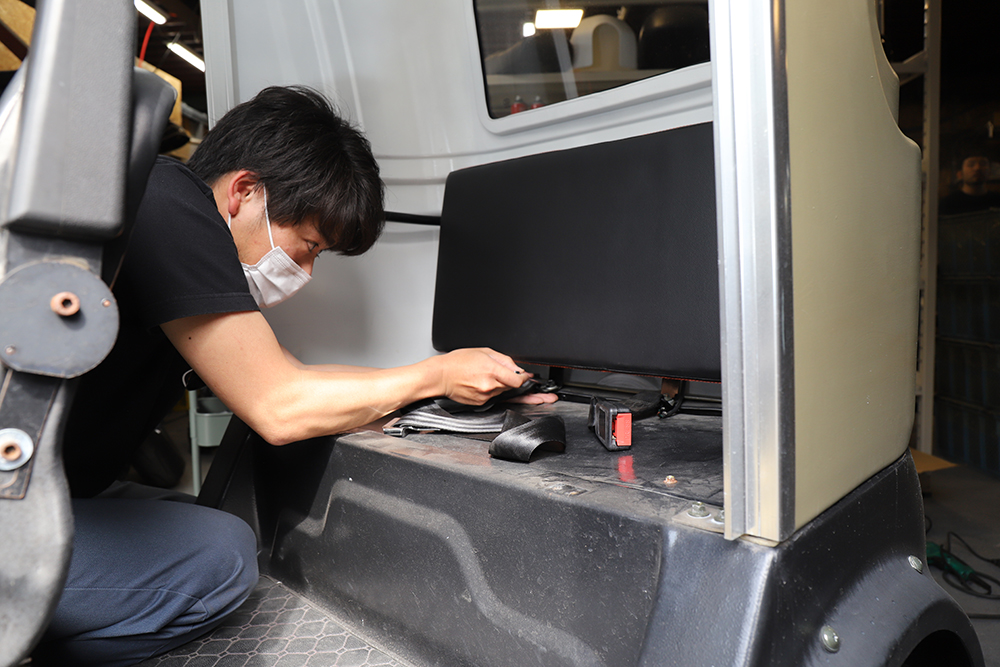

座面、背面両方のシートを取り外す

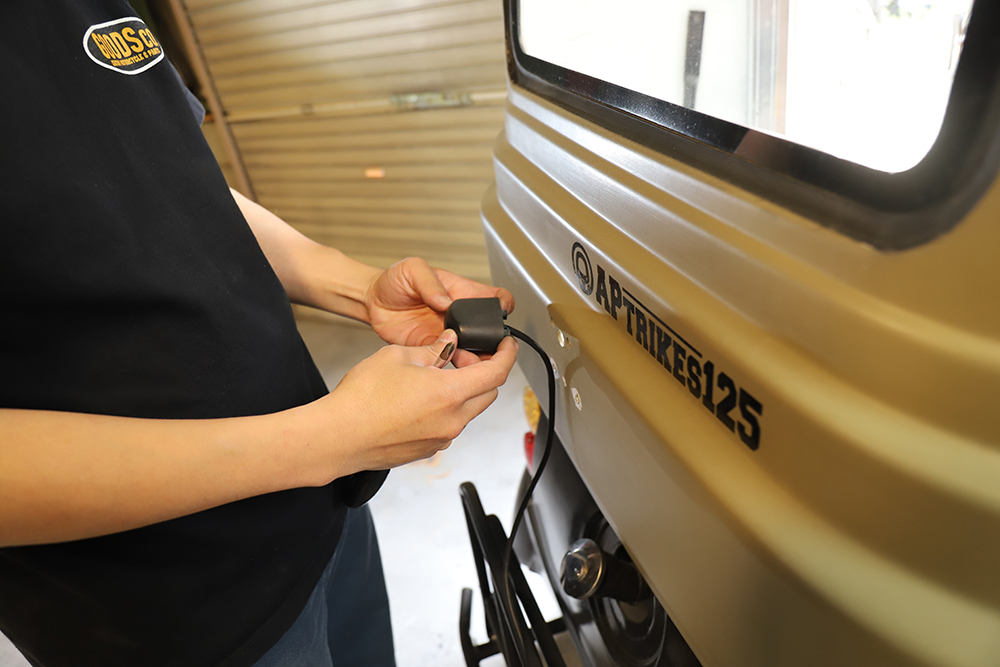

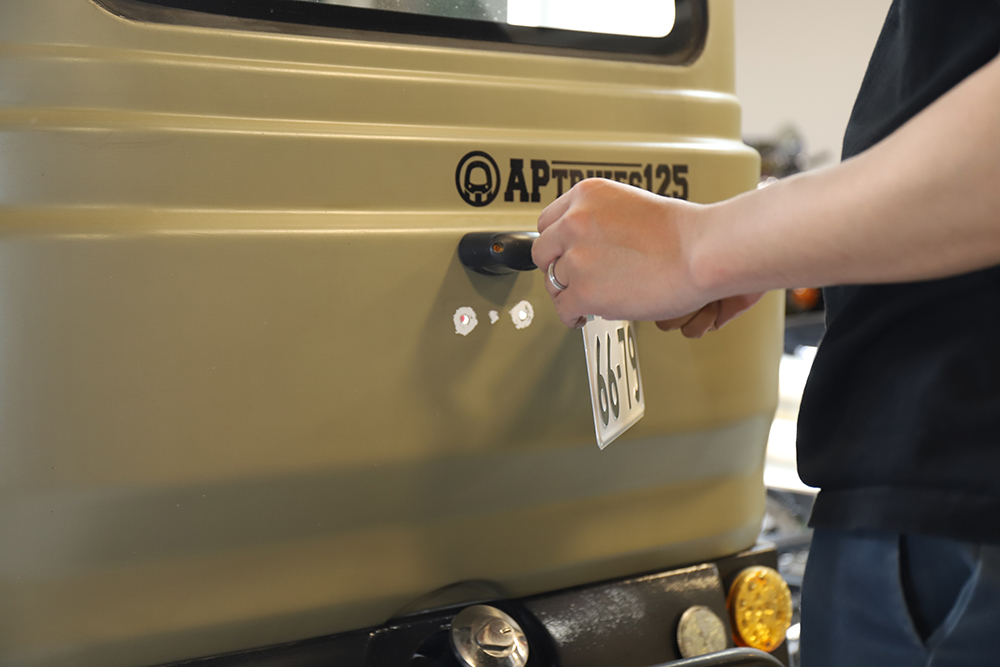

ナンバーベース、ナンバー照明を取り外す

ナンバープレートをベースごと、ナンバー照明も取り外す








取り付け部に穴をあける

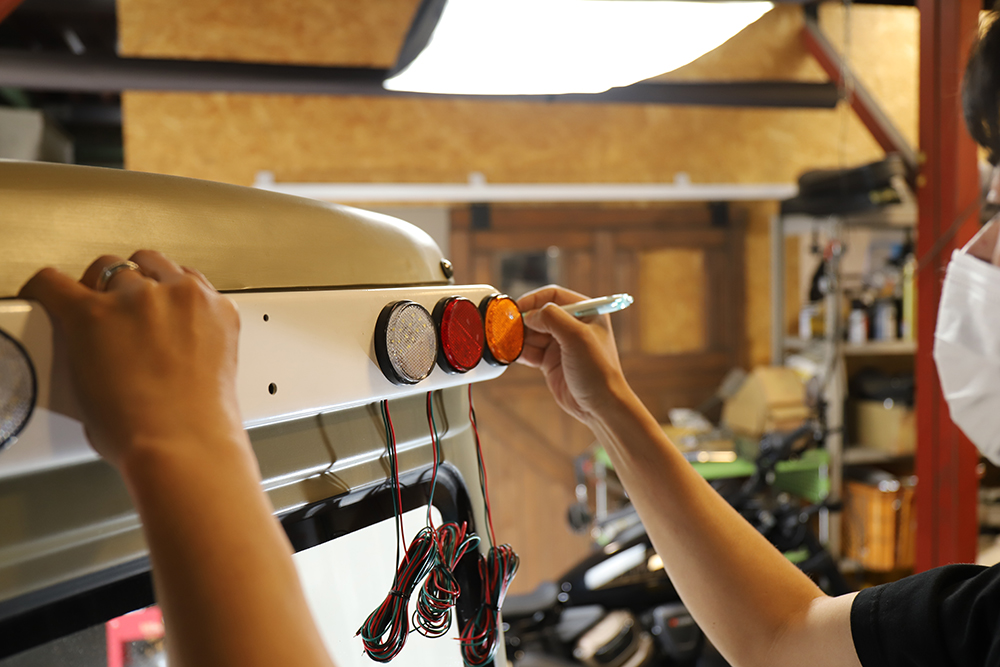

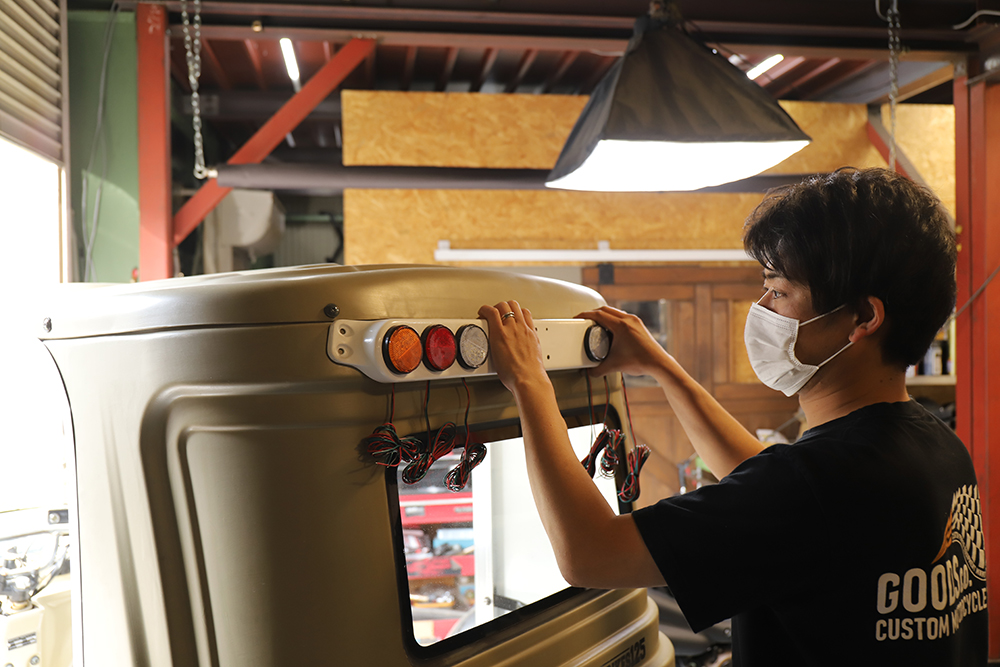

アッパーブラケットを車体センターに合わせ、穴あけ位置に印をつける

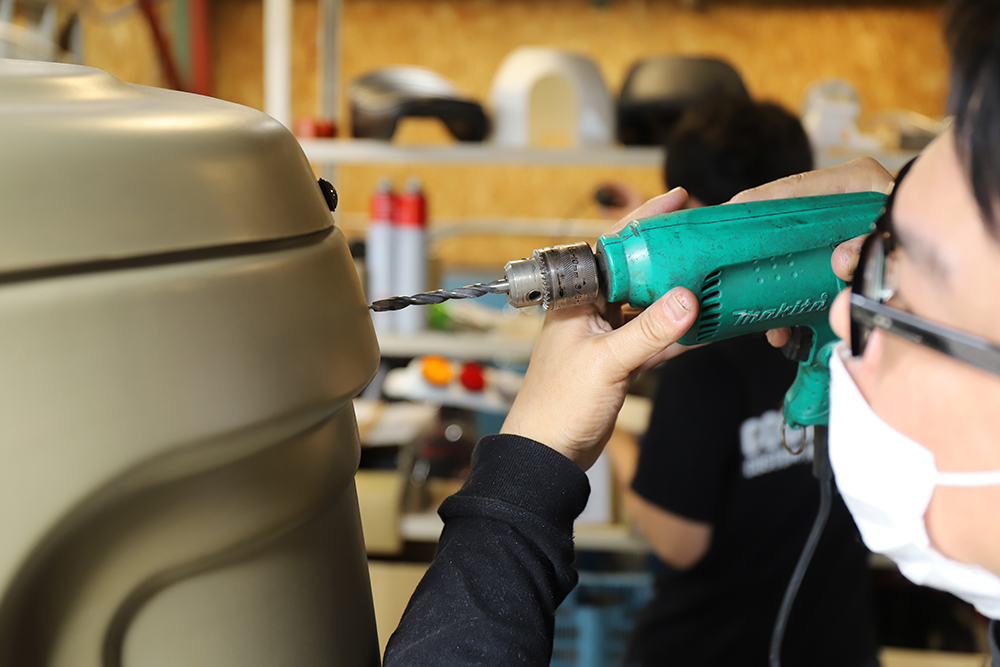

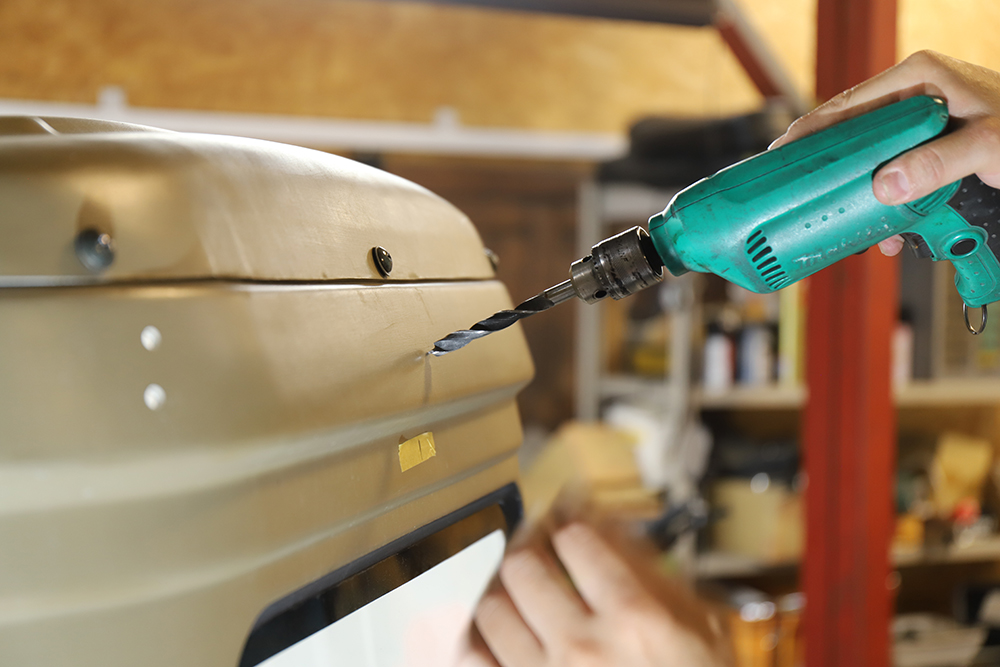

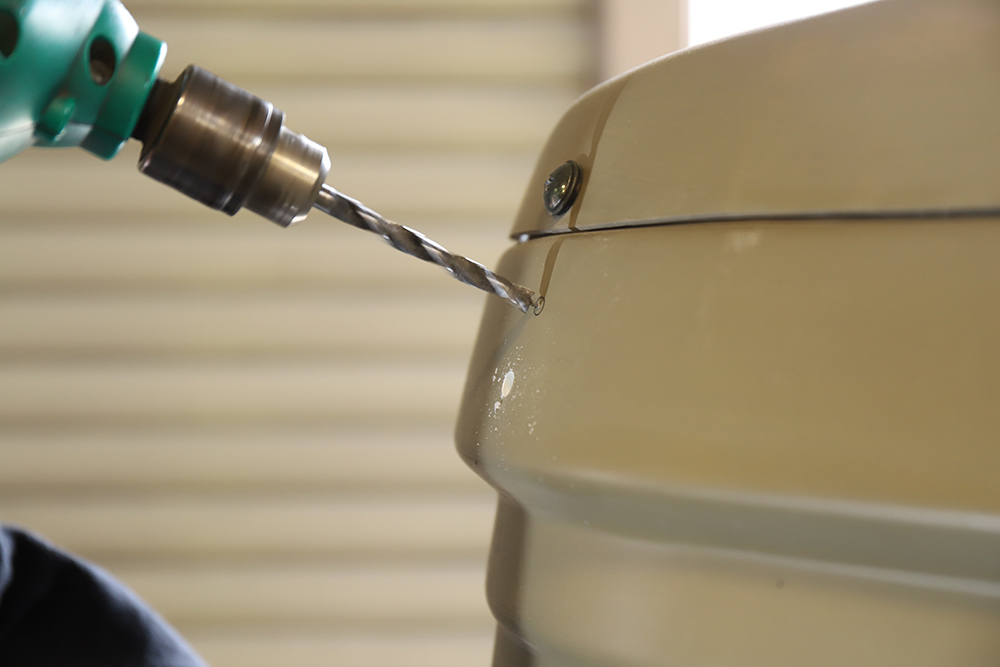

ドリルで穴をあける








配線用の穴をあける

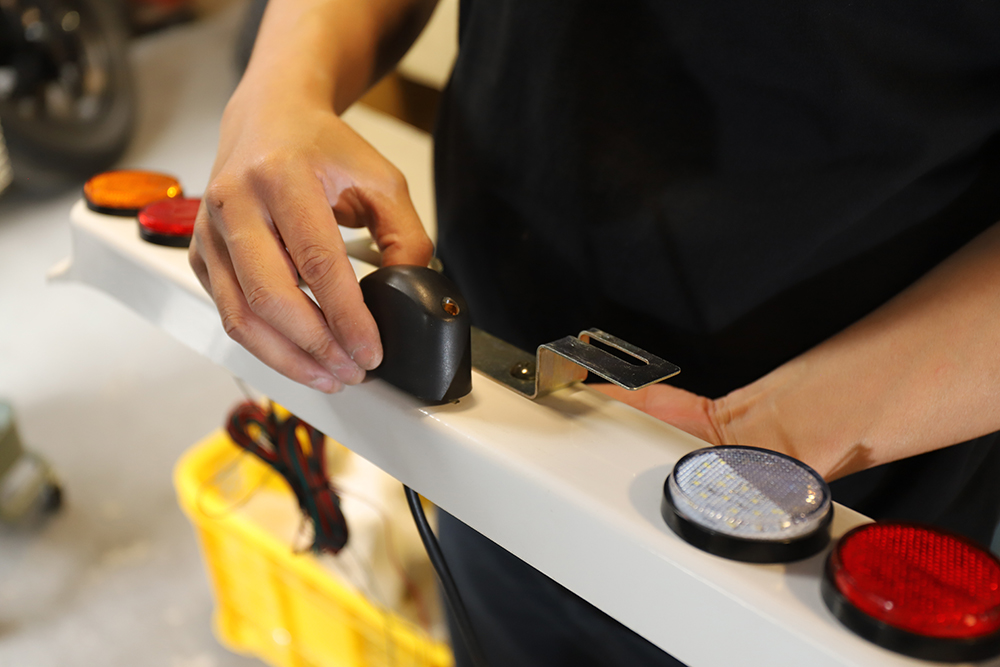

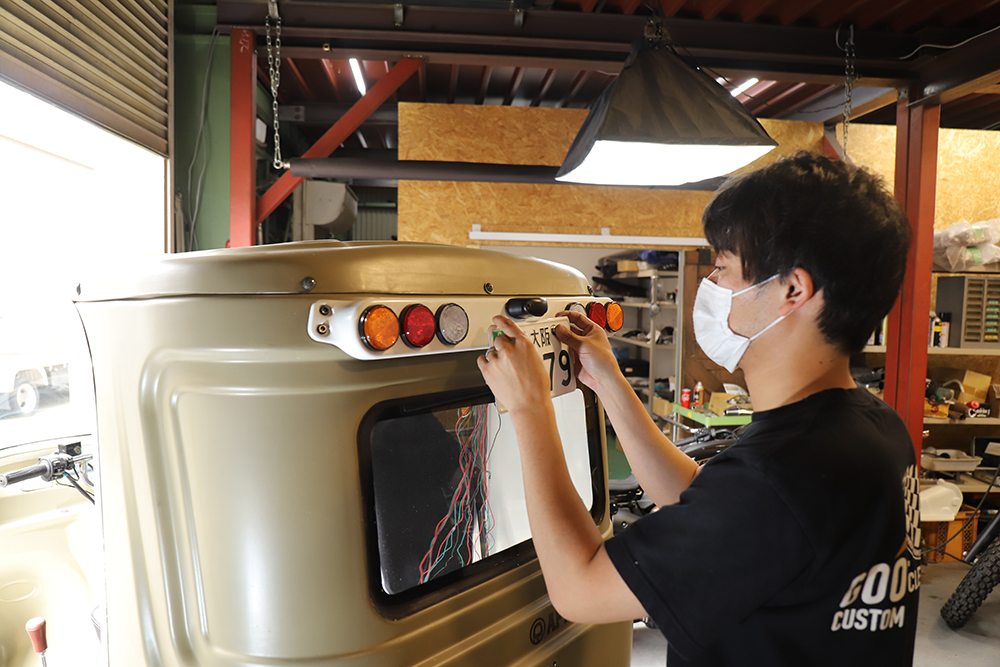

ナンバーベース、照明をセットし、車体に合わせて配線通し用の穴をあける

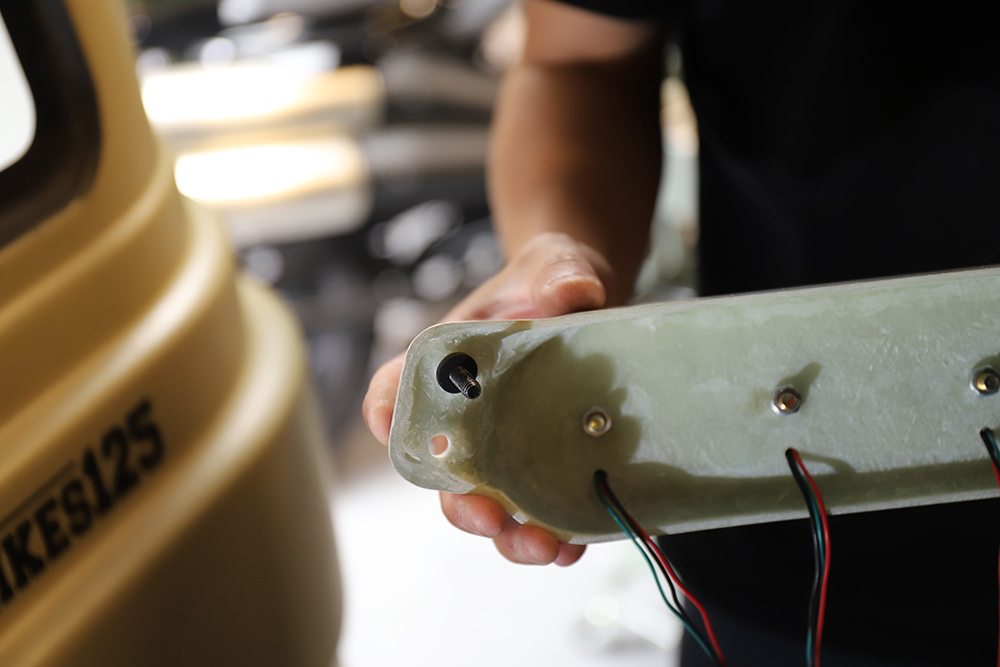

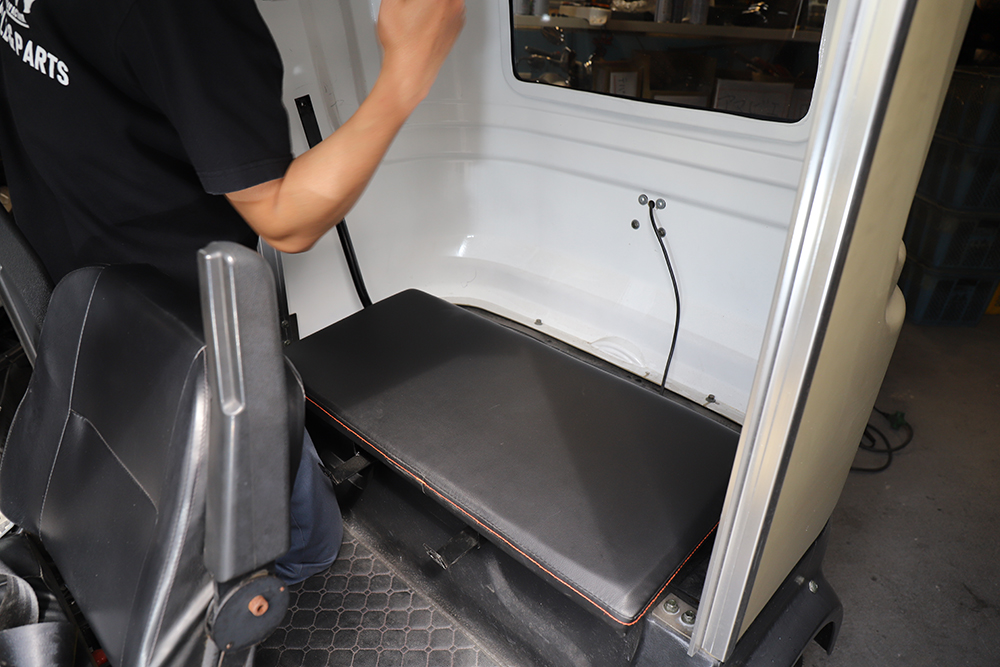

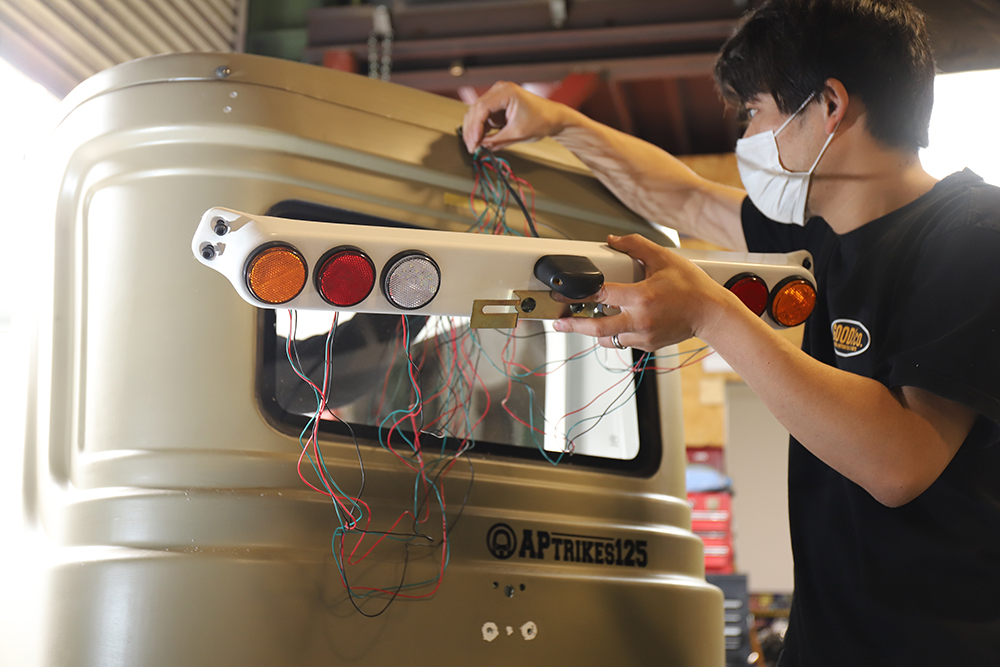

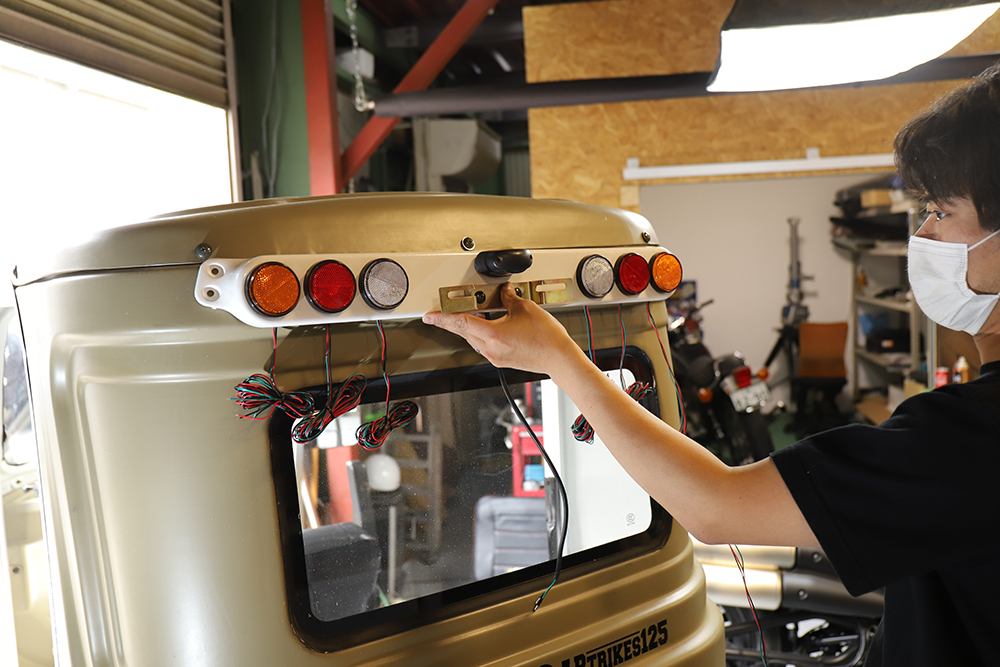

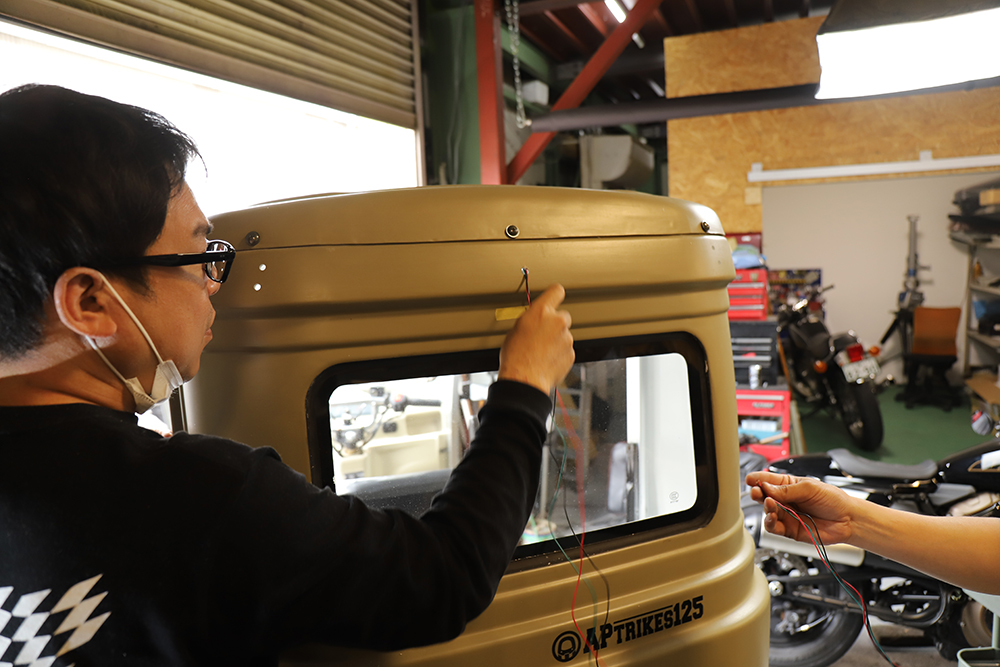

配線を通し、本製品を車体に取り付ける

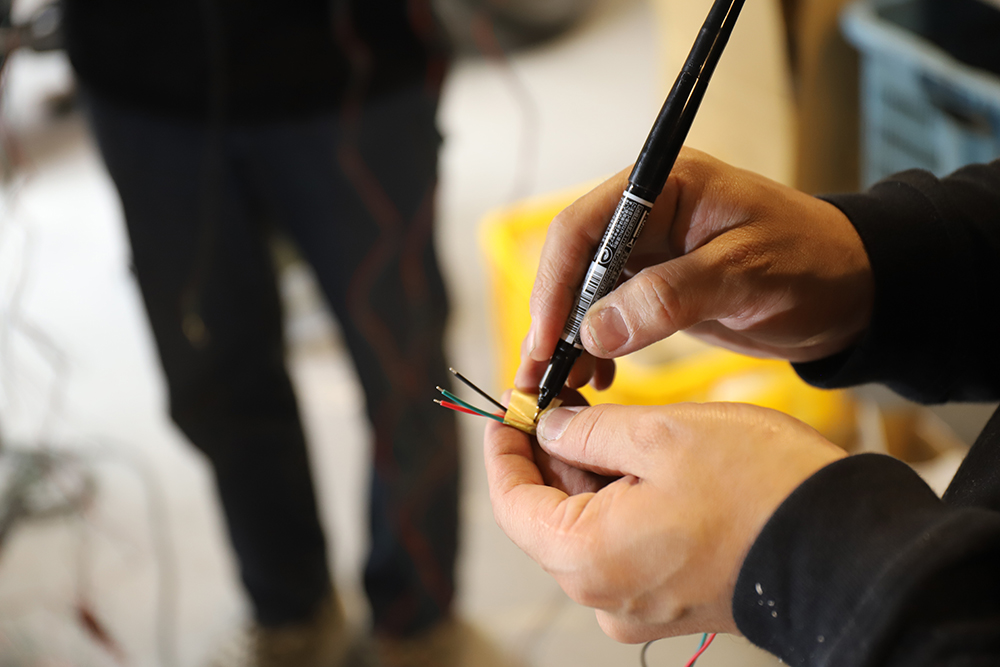

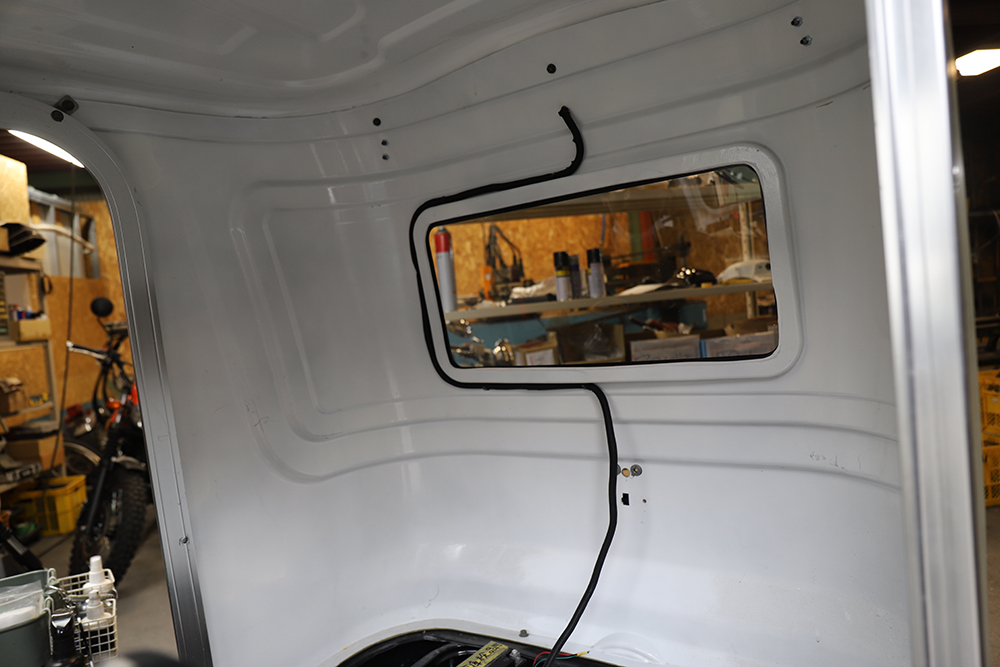

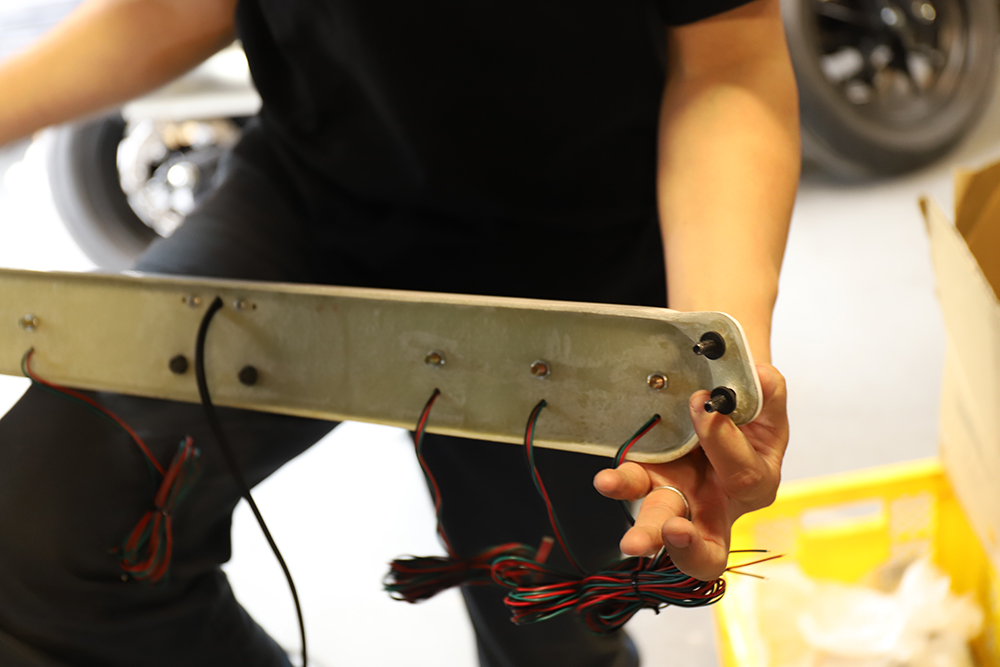

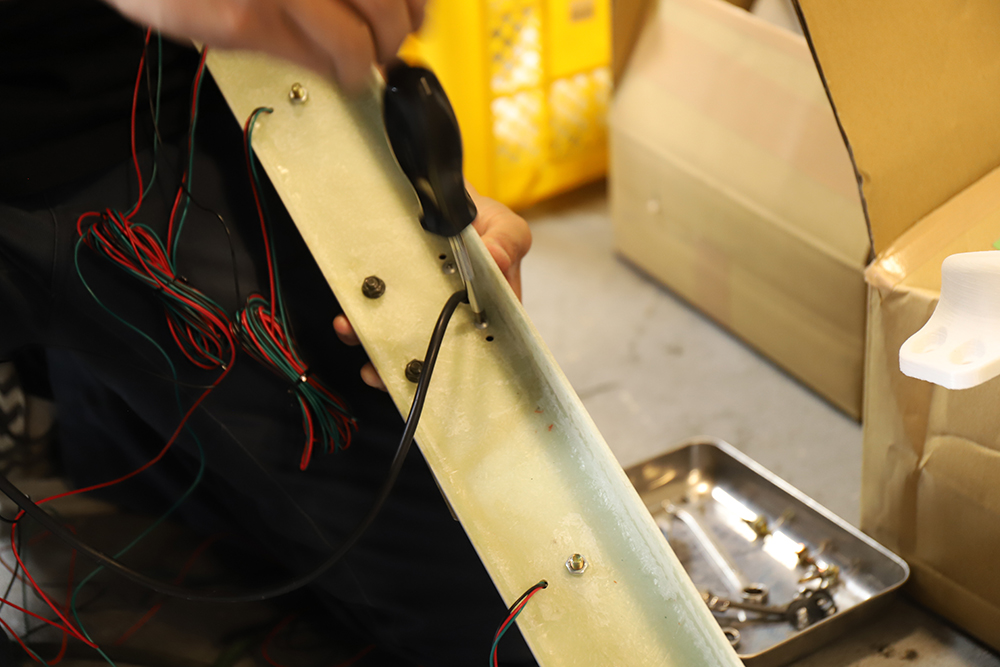

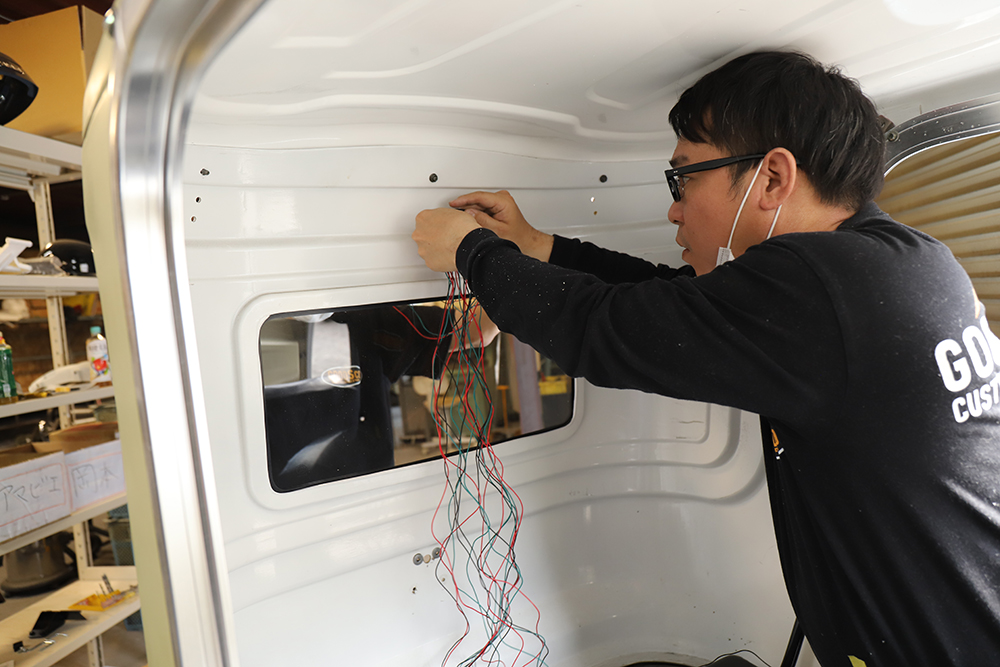

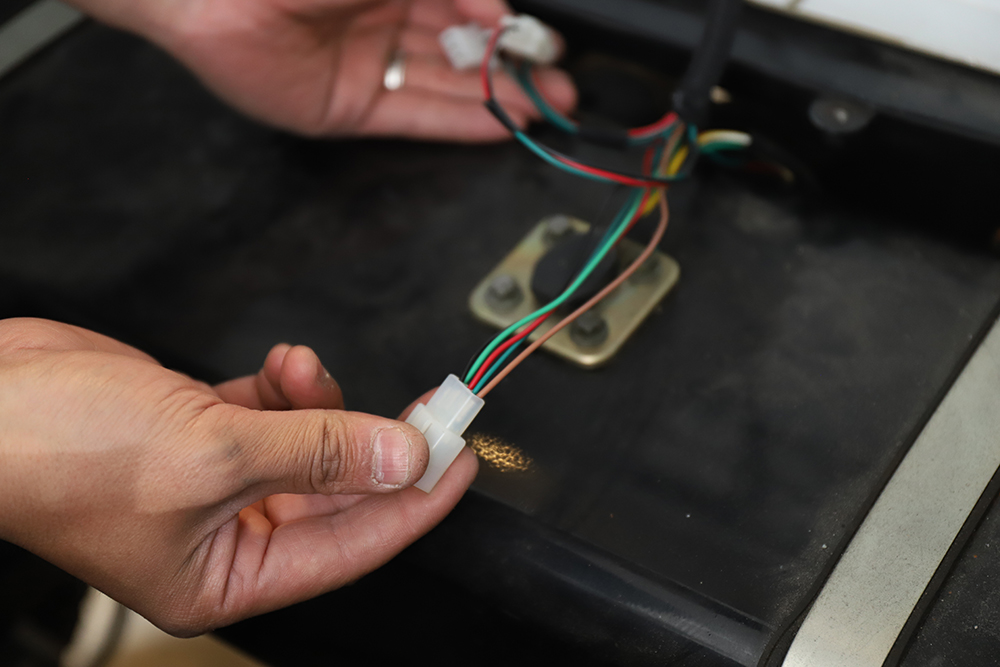

どれがどの配線なのか分かるようにチェックを入れ、配線をボディに通す

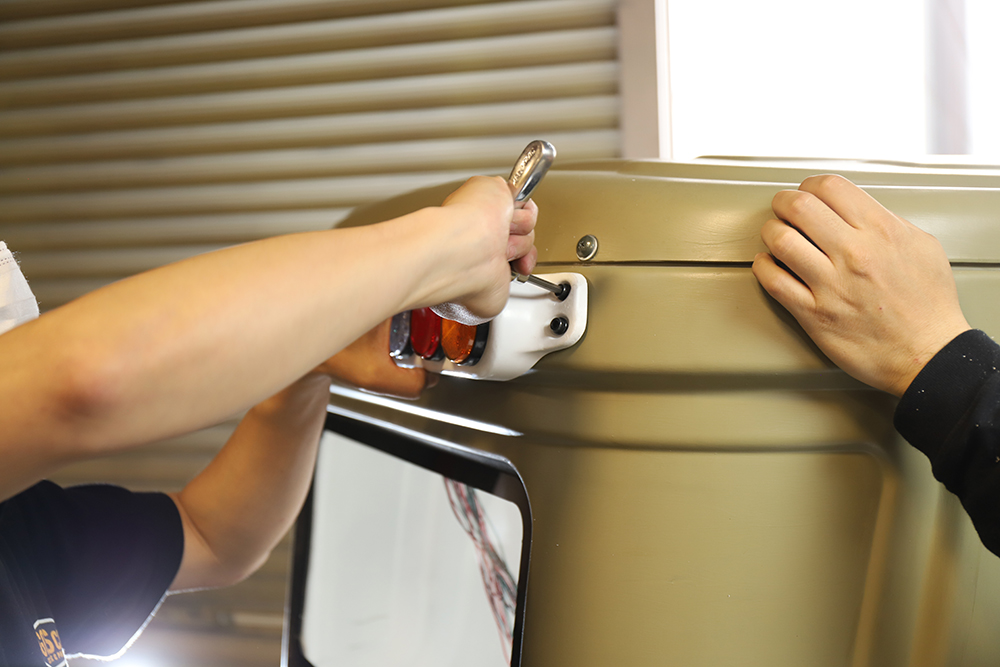

付属のゴムワッシャーをかませ、ボルトで固定する












各配線を繋ぐ

下図を参考に各配線の延長、結線を行う
※ギボシ、カプラー、配線保護チューブ付属

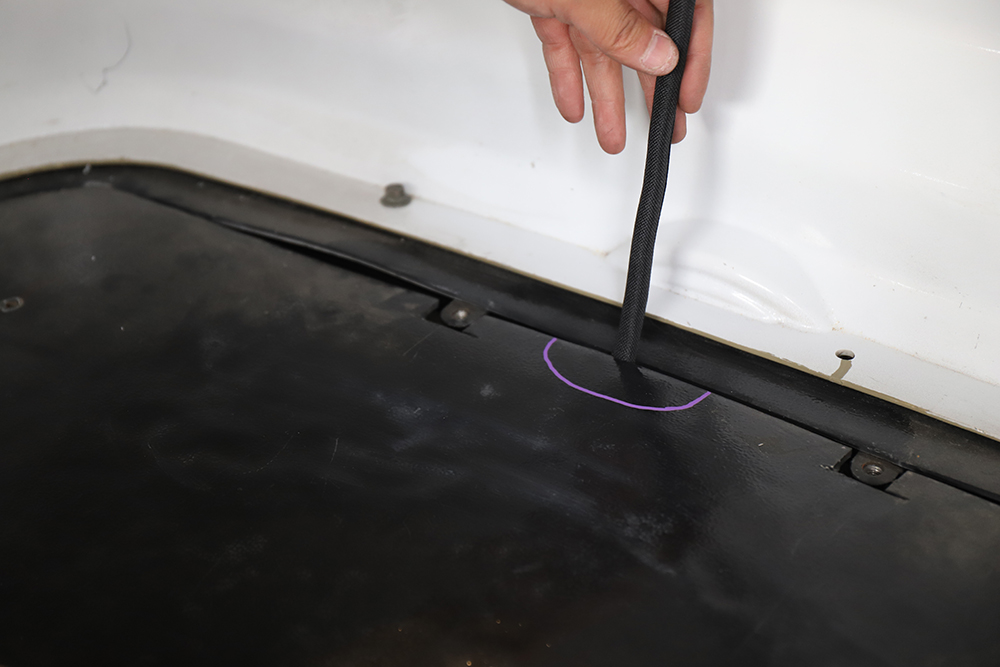

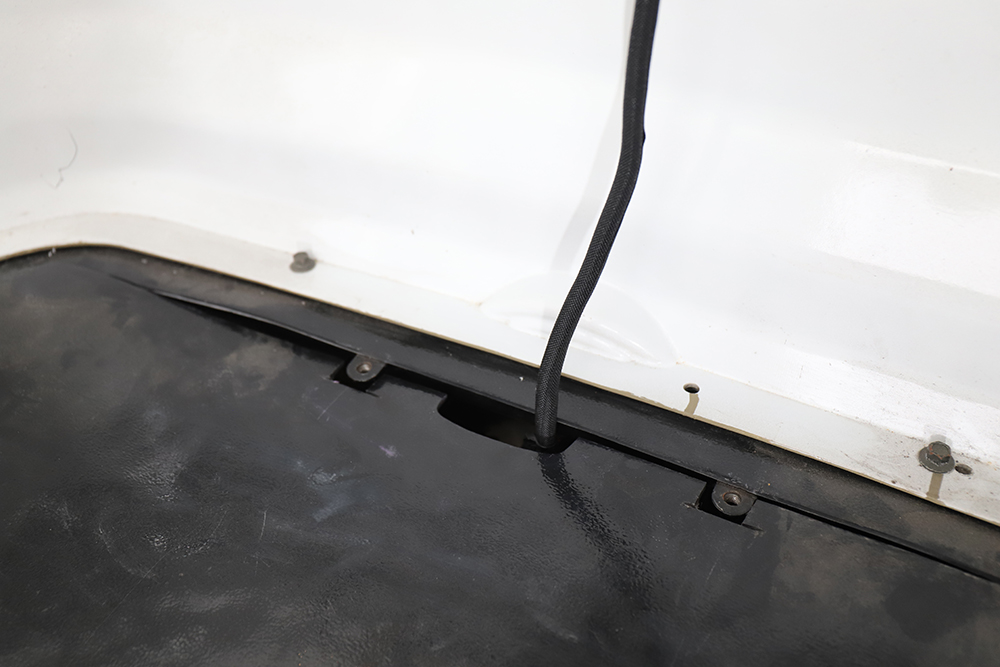

配線が通る部分をカットする

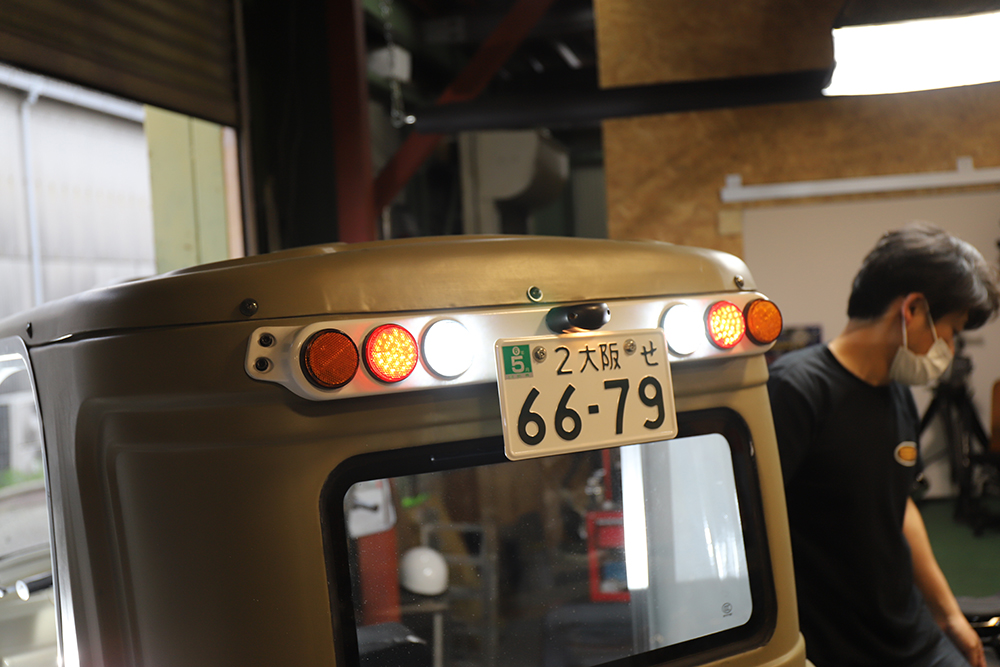

最終動作確認を行って作業完了です






※使用する工具や一般的な配線処理などに関しての説明は省いております
※取り付けに不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※取り付けに関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
