PXiD-F2 純正コントローラー
交換手順


当ページでは下記商品の交換手順をご紹介致します。

PXiD-F2 純正コントローラー　48V20A　 品番： F2-0072-20A
PXiD-F2 純正コントローラー　48V25A　 品番： F2-0072-25A
※使用する工具や一般的な配線処理などに関しての説明は省いております
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※交換に関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい




純正コントローラーの交換


キーをオンにした状態でバッテリーを取り外し、キーをオフにしてから作業を開始して下さい。

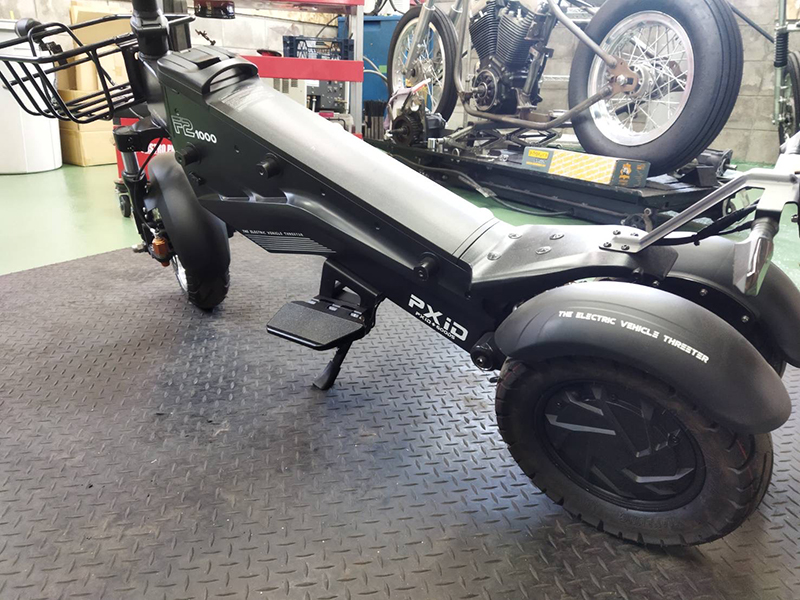

座席フレームと車体左側のサイドフレームを取り外します。

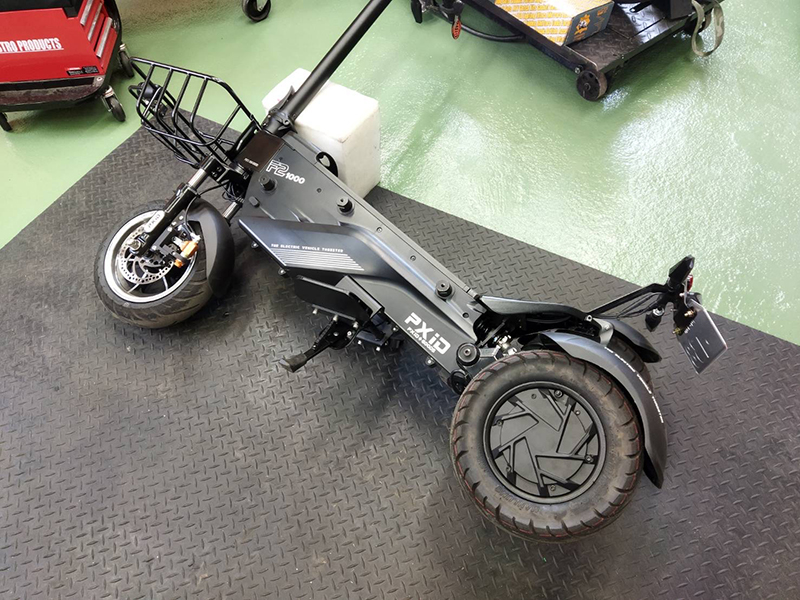

※横倒しにする際はブレーキをかけたままにして下さい。

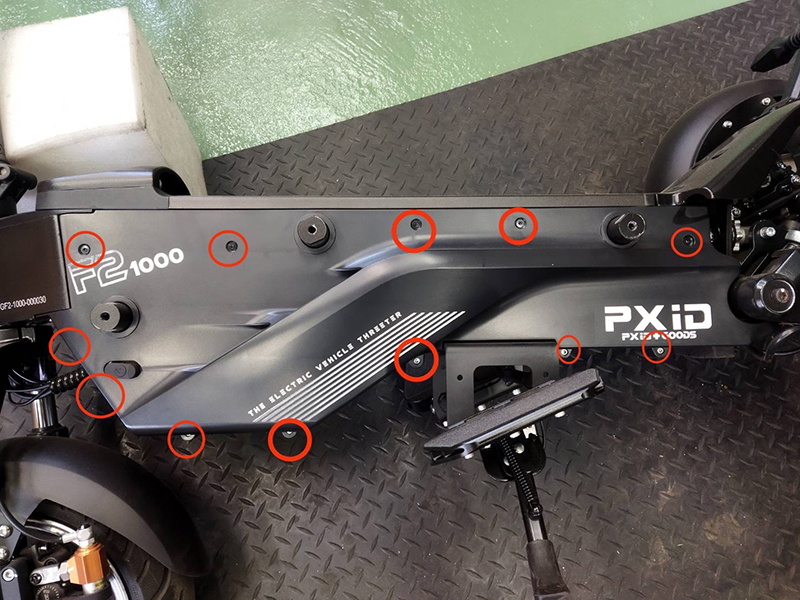

赤い丸で囲った12ヶ所のボルト・ナットを取り外します。

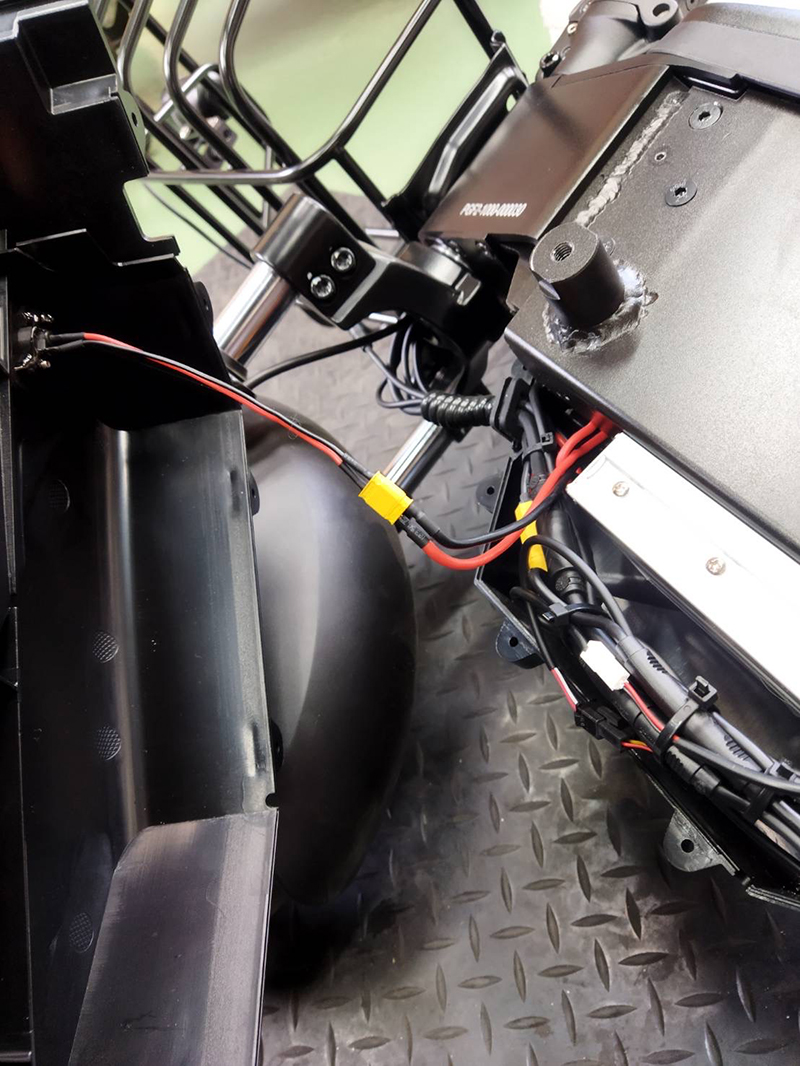

カプラーを外し、カバーを取り外します。
※カバーを取り外す際、充電プラグの差し込みの配線に気を付けて下さい。

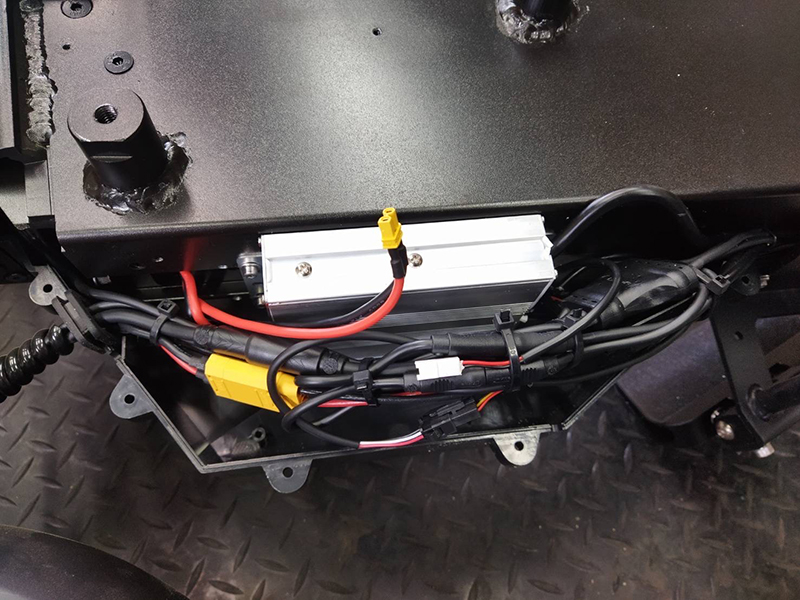

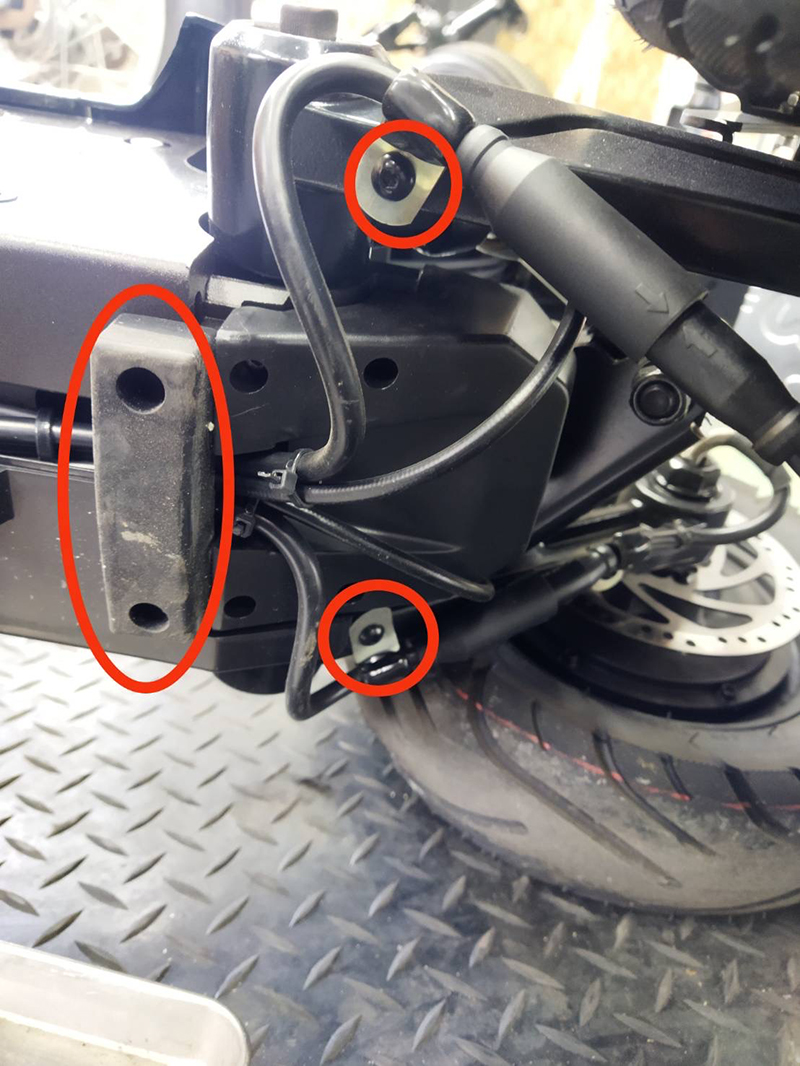

・カバー取り外し後、配線を束ねているタイラップを全てカットし取り除きます。

・スイングアームにモーターへの配線が固定されているので取り外します。

・フレームに取り付けてあるゴムダンパーも取り外します。



コントローラーと接続している配線のカプラーを全て外し、

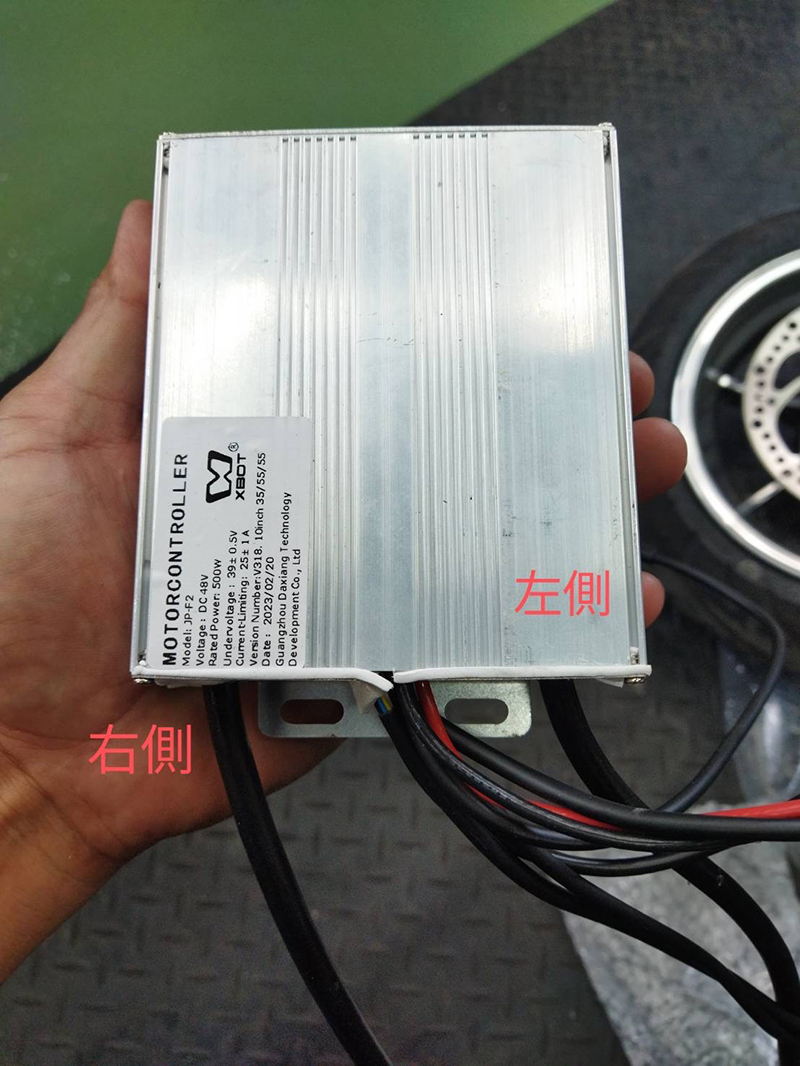

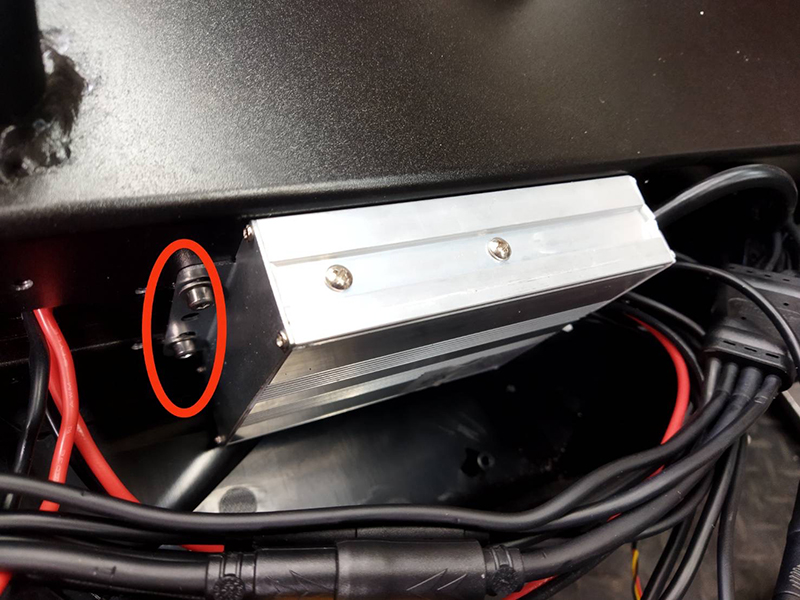

コントローラーの前後4ヶ所のボルトを取り外しコントローラーを交換します。

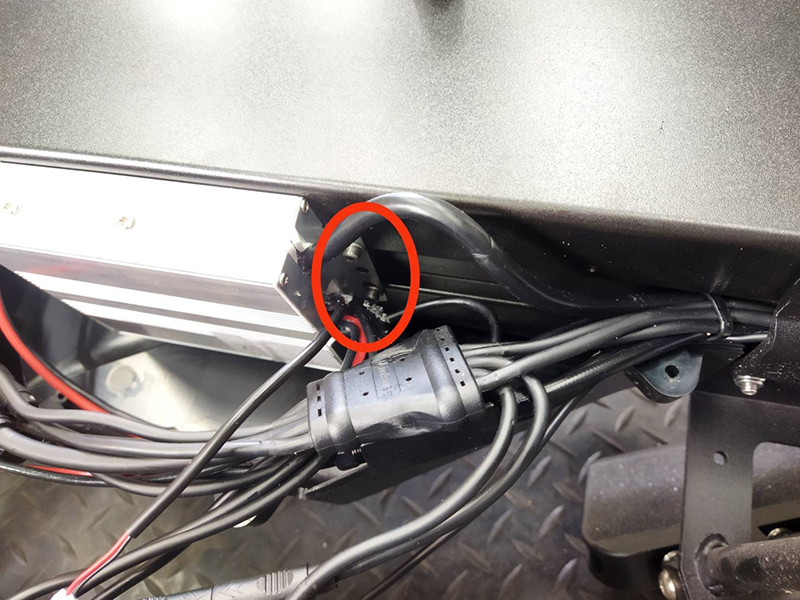

モーターへの配線



交換後の組み立ては逆の手順となります。



※取付には必要に応じて、ねじロック剤をご使用ください
※使用する工具や一般的な配線処理などに関しての説明は省いております
※交換に不安がある場合は、必ず知識のある方やカスタムショップへ作業をご依頼ください
※車体の個体差により、若干の調整・工夫が必要となる場合がございます
※交換に関するご質問、ご不明点がありましたら問い合わせフォームよりご連絡下さい
